Sixième artifice de la seconde  catégorie

La figurine d'un joyeux compère qui boit le fond du verre du roi

Le joyeux compère doit boire le fond de la coupe du roi, mais quant un courtisan le prend sur ses genoux et lui fait boire ce qui reste de son verre, l'automate déverse d'un seul coup tout ce qu'il a bu sur le courtisan mystifié.

Mode de fonctionnement

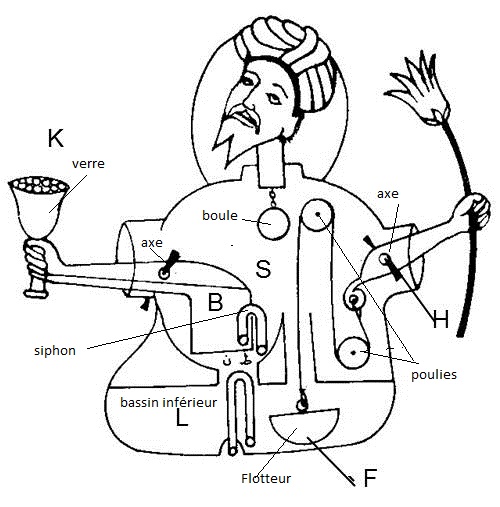

       Quand nous versons la boisson dans la coupe (K), elle s’écoule par le bras dans le bassinet (B). Ce dernier alourdi entraîne la coupe vers le haut. Ce mouvement brusque fait osciller la tête de la figurine par l’intermédiaire du poids (M) qui lui est suspendu. L’opération se répète jusqu’à ce que le bassinet (B) se rempli et se déverse d’un seul coup dans le bassin (L) à travers le siphon (s). Le flotteur (F) s’élève et la main gauche tourne autour de l’axe (H) sous l’effet du fil enroulé autour des poulies (q) et (v). Ces mouvements se répètent chaque fois qu’on verse la boisson dans la coupe. Une fois le bassin (L) plein, le siphon s’amorce et le liquide se répand sur les habits du convive mystifié.

Dixième artifice de la deuxième catégorie

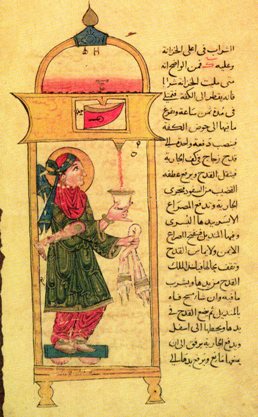

“Une serveuse qui sort périodiquement d’une armoire avec un verre de boisson à la main"

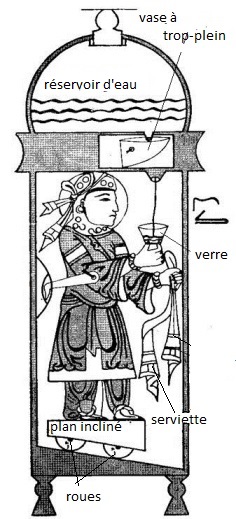

La figurine représente une serveuse qui tient dans sa main droite un verre et dans sa main gauche une serviette. Cette figurine se tient debout sur des roulettes derrière les deux battants de la porte d’une armoire.

Mode de fonctionnement :

         L’eau versée dans le couvercle (K) coule dans le récipient à bascule (H). Ce dernier une fois rempli se déverse d’un seul coup par l’orifice (u) remplissant ainsi le verre (V). La main de la serveuse s’alourdit entraînant l’ouverture du crochet (C) qui la retient. Ainsi libérée la serveuse avance sur les roulettes (R) vers les battants de la porte et sort de l’armoire. Le roi prend le verre offert, en boit le contenu et, s’il veut, s’essuie la bouche avec la serviette. Ensuite il pousse doucement la serveuse vers l’arrière, soulève la main de celle-ci et ferme les battants.

http://sanjakdar-chaarani.com/new_sai_j3x/index.php/lesvideo-1

voir le vidéo (2 - invention orient  500 ans) correspondant pour l'animation de la seveuse (réalisé par 1001 inventions)
