Deuxième modèle de la troisième partie du traité

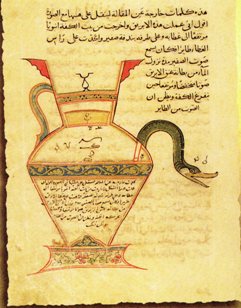

3- Une cruche placée sur une chaise que le serviteur met à la disposition du roi. Quand le serviteur se retire , un oiseau surmontant la cruche siffle , et l'eau coule de sa gargouille.
Fig - 1 - Fig - 2 - Fig - 3 -
Description
Les éléments de l'artifice:

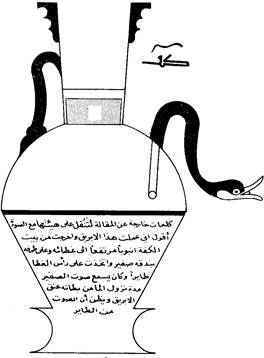

- Une cruche dont l'intérieur est divisé horizontalement par une plaque métallique (P)
- Un siphon aboutissant à l'extérieure en forme de tête de cane, est fixé dans le compartiment supérieur (fig-1-)
- Un flotteur est inséré dans le goulot de la cruche (Fig -1- ).
- Un couvercle spécial(C) est accordé à la cruche. Il est muni d'un robinet d'où coule l'eau, à travers un canal incliné (A), vers le récipient à bascule (R). Au fond de ce couvercle est fixé un siphon (s) (Fig-2-).
Mode de fonctionnement
On place le couvercle sur la cruche après l'avoir remplit d'eau. On ouvre le robinet (A) ,le récipient à bascule (R) se remplit et se vide à plusieurs reprises. L'eau se rassemble au fond du couvercle (C) et coule dans la cruche à travers le siphon(s). Quand le niveau de l'eau dans la cruche devient plus haut que le cintre du siphon (B), l'eau sort d'un seul coup du bec de la cane.
Quatrième modèle de la troisième partie du traité
4 - C'est un Paon qui crache de son bec la quantité d'eau nécessaire pour que le roi puisse faire ses ablutions
Description

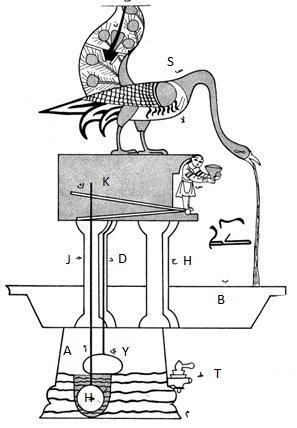

La figure ci-dessus montre les éléments du modèle on distingue:
- Un paon perché sur une tour carrée portée par quatre piliers baignant dans un bassin d'eau. Ce dernier repose sur un caisson qui reçoit l'eau utilisé pour les ablutions.
-Deux flotteurs (J et D), indépendants l'un de l'autre , sont reliés chacune à une planchette (K) , par une tige rigide dissimulées dans le pilier de gauche.
-Les deux planchettes sont fixées dans la tour carrée. Chacune porte une figurine et repose par son extrémité sur un pivot.
- Un robinet (T) est accordé au caisson pour le vider
Mode de fonctionnement
Au repos, les planchettes sont à plat et occupent une position horizontale. Les deux figurines qui les surmontent (une seule apparaît sur le dessin) occupent dans la tour une position oblique avec les mains appuyées sur les battants d'une porte , derrière laquelle se cachent les figurines. L'une d'elles porte une boîte d'Ichnan (cendre de plante alcaline) , l'autre porte une serviette .
Par une ouverture ménagée dans la queue du paon, on remplit d'eau son corps qui forme le réservoir. Une légère traction sur un anneau fixé au bec de l'animal provoque l'écoulement de l'eau dans le bassin et de là dans le caisson .
En se servant de l'eau , les flotteurs montent et poussent les bords des planchettes qui s'inclinent pour redresser les figurines. Chaque figurine pousse sa porte pour se présenter. Le dispositif est réglé de sorte que la figurine qui porte le plateau d'Ichnan se présente la première , suivi par celle qui porte la serviette .
