6- L'heure est aussi indiqué par des cercles qui s'illuminent.
À cette fin , on prend un disque de bois de diamètre trois empans et demi. On le perfore de douze ouvertures circulaires et équidistantes qui se répartissent sur une couronne de 1/2 empan. Derrière ce disque on allume une lampe à huile .(figure ci-contre A) .
On considère d'autre part un autre disque identique au premier dont on a coupé la moitié d'une de largeur 1/2 empan. Cette couronne est remplacé par un arc de fer. Ce disque est centré sur un axe auquel est fixé une poulie de bois de même diamètre . C'est la rotation de cette dernière qui entraine la roue à arc pour dévoiler à chaque heure une ouverture illuminée. (figure ci-contre B).

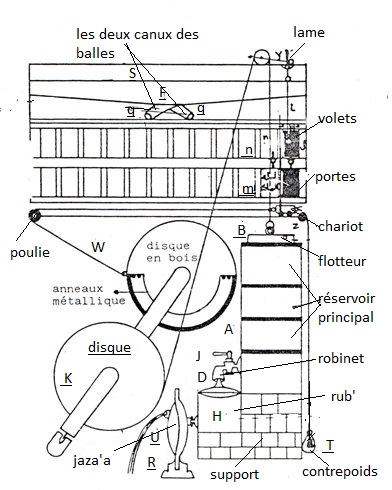

Montage du mécanisme principale avec les portes, les fenêtres, le chariot et les disques.
7- Description du mécanisme qui actionne les musiciennes pour indiquer le nombre des heures écoulées
Ce mécanisme se base sur la quantité d'eau écoulée du tuyau régulateur de l'horloge. Ainsi au-dessus de l'ouverture du tuyau régulateur, on place un plateau peu profond qui peut tourner autour d'un axe vertical. Ce plateau est percé d'une ouverture à laquelle on accorde un long tuyau à extrémité recourbée.
On prend d'autre part un grand vase assez profond qu'on divise en deux compartiments superposés dont le plus bas est muni d'un tuyau d'évacuation. On divise ensuite le compartiment supérieur en trois parties égales par des planchettes métalliques qu'on introduit verticalement dans le compartiment. On aura ainsi trois petits récipients identiques groupés l'un à côté de l'autre. On fixe au fond de chaque récipient une soupape dont la pièce mâle est reliée par une chaîne au dos des douze figurines de l'horloge.
Le premier sera relié à la figurine de la troisième heure, le second est relié à celle qui indique la sixième heure et le dernier sera relié à celle qui indique la douzième heure. Ces récipients seront placés au-dessous du tuyau qui reçoit l'eau du plateau mobile .

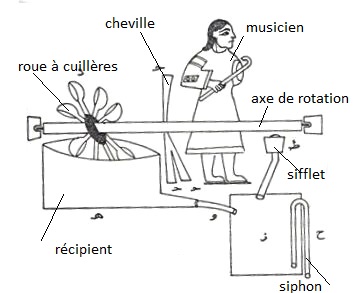

L'eau qui s'écoule de ces récipient sera dirigée vers les cuillères d'un disque qui fait tourné un axe sur lequel sont fixées des chevilles qui actionnent les musiciennes.
L'eau de ces cuillères s'accumulent dans un récipient pour se diriger à travers un tuyau vers un autre petit récipient à sifflet. L'air échappée de ce récipient fait fonctionné le sifflet au moment précis.
Une description si détaillée , si précise permet de classer Al-Jazari au palmarès des ingénieurs techniciens du Moyen Âge.
